一、概述（GKC-F電力調試標準產品“高壓開關計量裝置"測量穩定可靠）

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。GKC-F型高壓開關機械特性測試儀，是我廠依據*新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

二、功能與特點（GKC-F電力調試標準產品“高壓開關計量裝置"測量穩定可靠）

2.1測試功能

（1） 合（分）閘順序                  （12）超行程

（2） 合（分）閘*大時間              （13）過行程

（3） 三相不同期                      （14）剛合（分）速度

（4） 同相不同期                      （15）*大速度

（5） 合（分）閘時間                  （16）平均速度

（6） 動作時間                        （17）金短時間

（7） 彈跳時間                         18）無流時間

（8） 彈跳次數                        （19）電流波形曲線(動態)

（9） 彈跳幅度                         (20) 時間行程速度動態曲線(ms)

（10）行程                             (21) 時間速度行程動態曲線(mm)

（11）開距

單位均為:      時間ms      速度  m/s           距離  mm

2.2特點

（1）可做電動操作和手動操作;

（2）適應500KV電壓等級以內各種高壓斷路器的機械動特性測試；

（3）可實測行程和自定義行程；

（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；

（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦長久保存,也可現場調閱打印所有數據及運動曲線圖；

（6）采用漢字提示以人機對話的方式操作；

（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；

（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；

（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；

（10）儀器內置直流電源,可選擇范圍:30-230V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常準確.

（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；

（12 可配置上傳軟件，實現電腦存檔和網上查閱, 打印。

三．技術指標（GKC-F電力調試標準產品“高壓開關計量裝置"測量穩定可靠）

環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器.

型式：便攜式                        包裝：鋁合金箱

尺寸與重量：:

主  機：            440×300×150(mm)     5 (kg)

附  件：            440×300× 80(mm)     3 (kg)

工作電源：AC220V ±10%            頻率：50Hz ±5%

環境溫度：-10°C~40°C              相對濕度：≤85%

絕緣電阻：≤2MΩ

介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。

時間測試范圍：1~499.9ms  分辯率：0.01ms    精度≤0.1%

速度測試范圍：15m/s      分辯率：0.01m/s    精度±1%

行程測試范圍：不限       分辯率：0.01mm    精度±1%

直流電源選擇范圍: 25-265V/10A 分辯率：1V：  精度≤±1%

四．術語定義（GKC-F電力調試標準產品“高壓開關計量裝置"測量穩定可靠）

1.合.分時間:

從接到合(分)閘指令瞬間起到所有極觸頭都接觸(分離)瞬間的時間間隔

2.合.分同期性:

各斷口間的觸頭接觸(分離)瞬間的*大時間差異。

3.彈跳時間:

開關動觸頭與靜觸頭在合(分)閘操作中,從**次合上(分開)開始到*后穩定地合上(分開)為止的時間。

4. 動作時間: (觸頭動作時間)

從接到合(分)閘指令瞬間起到觸頭剛運動瞬間的時間.

5. 彈跳次數:

開關動觸頭與靜觸頭在分（合）閘操作中，分開（合上）的次數。

6. 彈跳幅度:

開關動觸頭運動過程中,動觸頭的*大反彈值.

7. 行程:

分、合閘操作中，開關動觸頭起始位置到任一位置的距離。

8. 開距:

分位置時,開關一極的各觸頭之間或其連接的任何導電部分之間的總間隙。

9. 超行程:

合閘操作中，開關觸頭接觸后動觸頭繼續運動的距離。

10.過行程:

分、合閘操作中，開關動觸頭運動過程中的*大行程和穩定后行程的距離差.

11.剛合(分)速度:

開關合(分) 閘過程中,動觸頭與靜觸頭接觸(分離)瞬間的運動速度

12.平均速度: 開關合(分)閘操作中,動觸頭在整個運動過程中的行程與時間的比值。

13.金短時間:

在合-分操作中，從所有極各觸頭都接觸瞬間起到隨后的分操作時在所有極中弧觸頭都分離瞬間的時間間隔。

五. 面板結構（GKC-F電力調試標準產品“高壓開關計量裝置"測量穩定可靠）

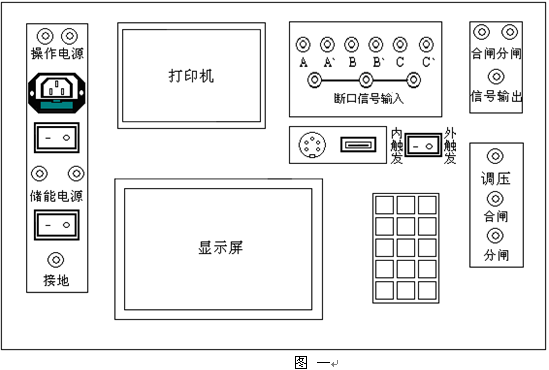

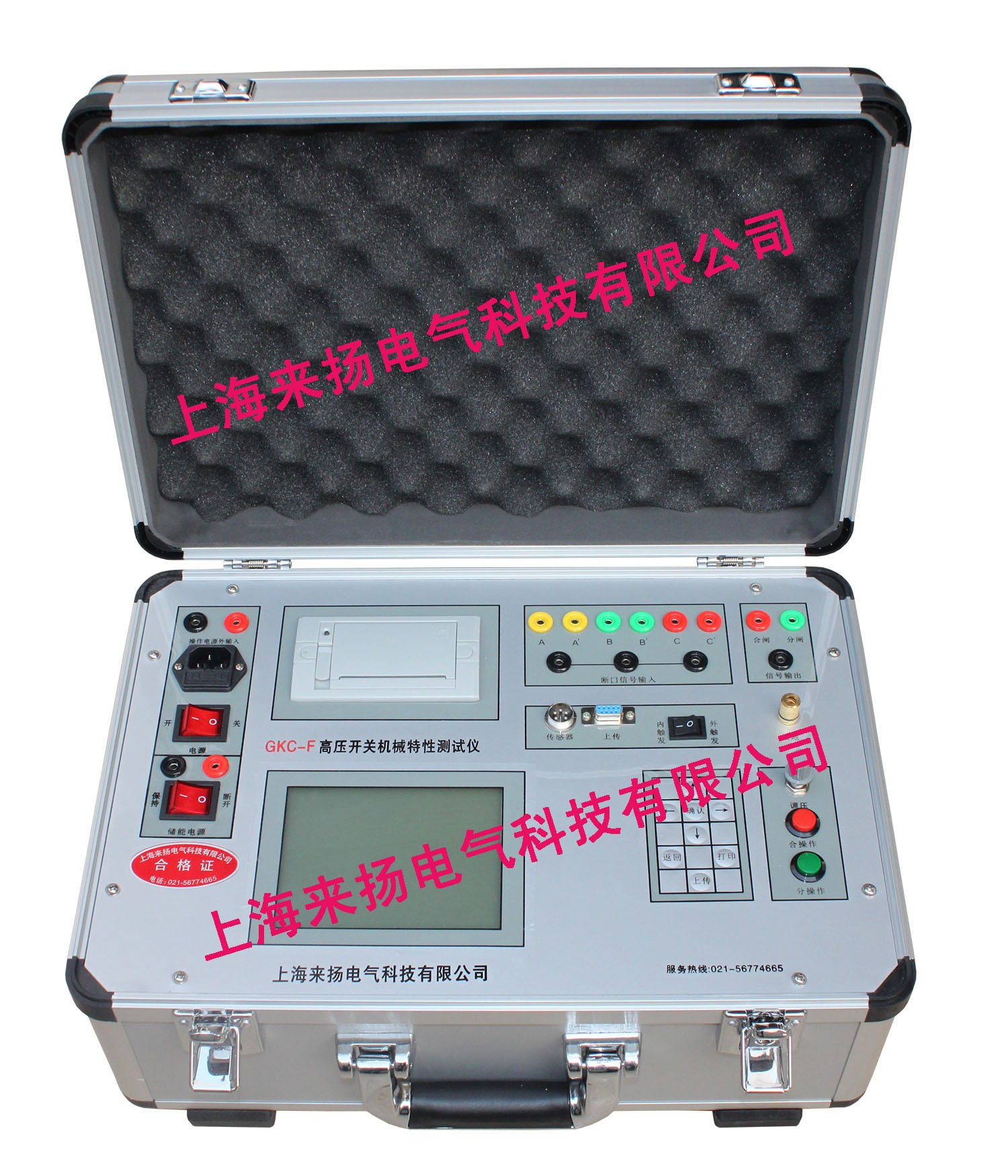

1．面板結構(圖一)

六.斷口線的連接

6.1斷口線的連接

該儀器可同時測出六個斷口機械特性參數。

（1）單斷口接線

將開關一端（三觸頭）對應連接儀器 A、B、C 斷口信號輸入端，另一端任意連接到儀

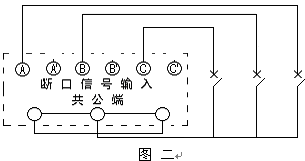

器共公端（斷口信號輸入）（圖二）

（2）雙斷口接線

將開關一端(六觸頭)分別對應連接到儀器A-C’ 斷口信號輸入端，另一端任意連接到儀

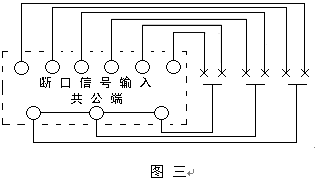

器共公端（斷口信號輸入）（圖三）

6.2 合、分閘信號線的連接

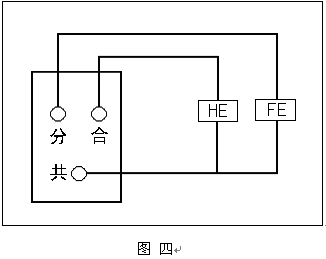

（1） 彈簧機構（圖四）

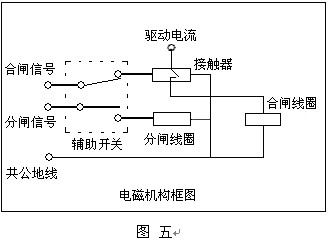

（2） 電磁機構（圖五）

七.傳感器的選配

7.1線性電阻傳感器（CWY30-2K型）直線位移：1-30mm

適用對象：真空斷路器

距離范圍：<30mm                    偏差：0.1mm

速度：≥5m/s                       偏差：0.1m/s

7.2角度位移傳感器（WDS65-1K型）

適用對象：SF6斷路器                角位移：345o

距離范圍：自定                      分辯率：0.1o

速度：≥15m/s                       分辯率：0.1%

7.4安裝時注意要點：

（1）盡量使用傳感器中部位置，確定觸頭的分合位置，使動觸頭的行程包含在滑桿的行程中，讓滑桿上下運動時留有緩沖余量。

（2）安裝要緊固可靠，在測試中使傳感器本體與開關本體不能產生相對位移。

（3）傳感器屬于精密電子儀器，各個部位請一定要注意防水防塵，盡量保持干燥清潔。
